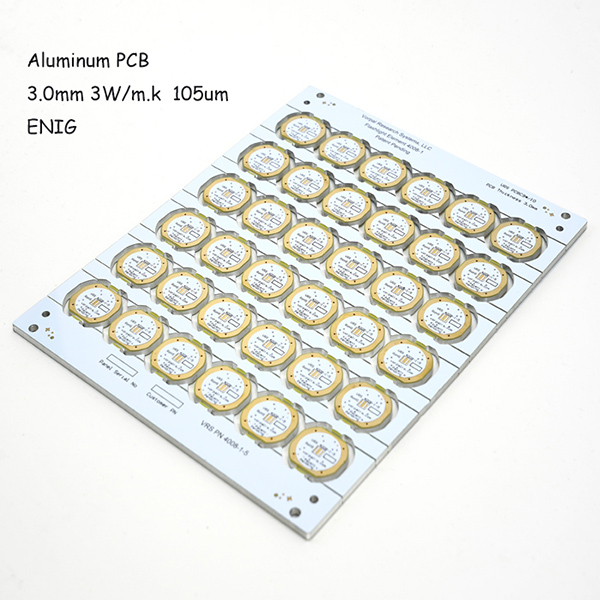

1 Layer Aluminium PCB

Core Metallum PCB

Scias licet emere Jiubao 1 Stratum Aluminium Pcb ex officina nostra. nucleus metallicus circuitus tabulae impressus compositus est tabula ambitus impressa composita ex subiecto metallico, media strato insulating et iacuit circulatio aeris. Matrix metallica plerumque aluminium, ferrum, cuprum, aeris invar, stannum molybdaenum, etc. Calor dissipationis metalli substratis altior est quam laminae aeris vestiti. Calor dissipationis metalli substratis refertur ad densitatem et conductionem scelerisque strati insulantis. Tenuior iacuit insulating, superior scelerisque conductivity. In strato insulato plerumque epoxy resinae mutari, aether polyphenylene, polyimide, etc. Crassitudo iacuit insulating 50 m-200μm. Ambitus laminis aeris constat strata. Crassitudo laminae metallicae est 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm et 5.0mm. Sicut tabulae ambitus rigido-flexae typis impressae, tabulae ambitus metallo-fundatae impressae dividi possunt in partes singulas, duplex postesque et multiformes, et peculiaris varietas est tabularum ambitus impressorum. Metallum PCB notum est etiam ac nucleus metalli PCB, MCPCB, IMS (metallum insulatum substratum), metallicum PCB vestitum.

Aluminium basi cupreum laminate vestitum
Ferri basi cupri laminate tectus
Aeris basi cupreus laminate tectus
Ferro basi cupreo laminate tectus

Metallum generale basi cupri laminate vestitum
Flamma retardat metalli basi aeris laminate tectus
Princeps calor resistens metalli basi aeris laminate tectus
Princeps scelerisque conductivity metallum basi laminae laminae aeris vestiti
Scelerisque conductivity ultra alta basi metallicus laminae aeris vestiti
Alta frequentia, proin genus metalli basi aeris laminate vestitum
Multilayer basis metalli aeris laminate tectus

a). Notae aluminii: conductivitas scelerisque 237 W/(m·K), sumptus moderatus, acceptus et late usus.
b). Proprietates aeris: conductivitas scelerisque 384 W/(m·K), sumptus nimis altus est, et pro magnis pretiis additis adhibetur.
c). Characteres argentei: scelerisque conductivity 429 W/(m·K);
d). Notae ferri: scelerisque conductivity 80W/(m·K);
e). Notae ferri: scelerisque conductivity 40W/(m·K);

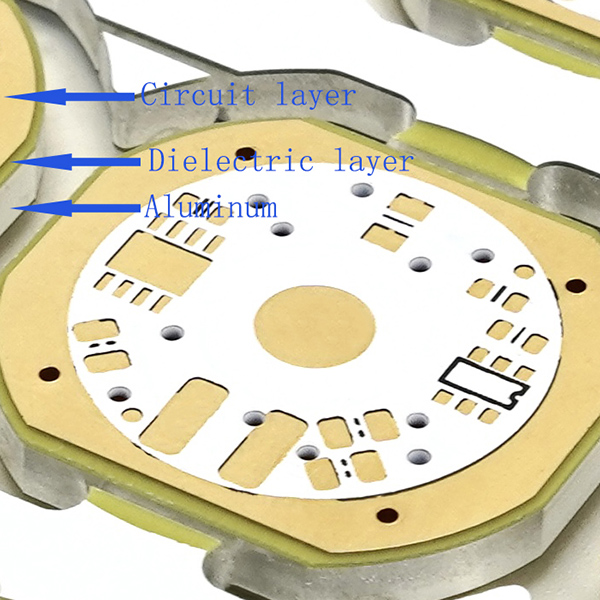

Metallum PCB iacuit ex ffoyle aeris, strato dielectric et strato metallico.
· Circuitus aenei iactus: Iacuit aeris usus crassior quam normales CCL (1oz-10oz). Crassior aeris strata maior significatio vena portandi.
· Dielectrici tabulatum: Stratum dielectric est stratum scelerisquely conductivum cum crassitudine circiter 50μm ad 200μm. Resistentia scelerisque humilis, calor translationis et velit.
· Iaculum metallicum: Tertius iacuit stratum metallicum, aluminium seu cuprum constans, quod conductivity excelsum habet scelerisque.

1-aluminium tabulatum substratum productum introductio;

Aluminium 1-aluminium pcb est aluminium pcb tabula; aluminium pcb iacuit in tres ordines divisum: aluminium, stratum insulans, et cuprum. Aluminium luxuriae est calor, insulating lavacrum est caloris translationis et insulationis, et aeris electrica conductivity. 1-aluminium pcb iacuit plerumque circuitus impressos ab una parte, et circuitus wireless laeves ab altera parte. Frequentissima aluminii pcb in foro sunt 1-aluminium strati pcb. Superior pars est circuitus, et inferior pars adnexum conchae seu thermarum tenaces ad calorem dissipationis. In 1-aluminium pcb iacuit priorem FR4 et PCB tabulam fibrarum vitrearum, quae est fortis et summus profile, bonum caloris dissipationem habet, facile frangere est, et structuram flexibilitatem bonam productum habet. Technologia Jiubao fabrica est cum core metallico PCB processus fabricandi, plenus summae finis subtilitatis instrumenti 7S productio officina e materia pastionis ad operis sarcinarii confecti, summus qualitas delectationis quadrigis administratione utitur, et fortis professio manipulus in ambitu tabulae versatur. productio , Plures sunt praeclari fabrum et procuratores professionales. Aluminium professionalem pcb est fabrica magna cum magnitudine, apparatu perfecto, stricta administratione et qualitate superior.
Aluminium 1-circulum Pcb est aluminium substructio cupreo laminae obducto (a laminae laminae aeneo substrata PCB). Aluminium PCBs actualiter valde similes FR4 PCBs

Calor dissipationis: Aluminium PCB effectus in calore dissipationis est satis bonum ad ordinarium FR4 PCB. Exempli gratia, 1.5mm densum FR4 PCB habet resistentiam thermarum 20-22 graduum per watt, dum 1.5mm spissum aluminium PCB habet resistentiam thermarum 1-2 graduum per watt.

Expansio scelerisque: Unaquaeque substantia coefficientem habet expansionis scelerisque. Aluminium (22ppm/C) et cuprum (18ppm/C) arctissimum CTEs habent. Cum aluminium PCB bene secundum dissipationem caloris operatur, nullae quaestiones dilatatio gravis erit vel contractio. Aluminium PCBs operantur magnum, durabile et certum.
Stabilitas dimensiva: Aluminium PCBs stabilitatem dimensionalem ac stabilem demonstrant. Exempli gratia, cum ex 30-140 gradibus calefiunt, dimensiones eorum tantum mutantur per 2.5%-3.0%.
· Alii: Aluminium pcb in superficiali monte technologiae pro viribus artibus adhiberi possunt. Aluminium PCB efficaciter adhiberi potest in gyro designandi propter suam observantiam in terminis expansionem scelerisque ambitus designandi. Aluminium PCBs auxilium porrigunt productum fasciae vitam et productum potentia densitatis. Aluminium PCBs sunt etiam certissima. Aluminium PCBs adiuvat reducere altiorem magnitudinem facti et etiam optio vilior. Aluminium PCBs exhibent electromagneticam protegens et altum robur dielectricum.

Aluminium pcb substratum habet praeclaram flammam retardantia, altam vim mechanicam, stabilitatem dimensivam, etc., praesertim dissipationem caloris bonus, proprietates plumbi electromagneticae protegens et natans. Late usus est in motorcyclis; ignitores telephoniis gestabilibus; summus potestas LEDs; oratores; virtutis modulorum; scutella systemata porus, etc.
Lucerna prominente; Lucerna platea; Planta incrementum lampadis; DUXERIT Lucerna aluminium distent; Armorum proiectura; aestus subsidere; Substratum cellae solaris; 1-aluminium iacuit subiectum pro 90% luminaribus underwater, apta 90% lampadibus.
Aluminium PCB est optima solutio pro summus densitatis et summus potentiarum productorum ut ducatur applicationes, armorum potentiae, computatores, etc.
Si quaestiones scelerisque in consilio tuo PCB habes, aluminium prima consideratio debet esse. JBPCB aluminium substratum omnia genera praebet, inter aluminium singulare substratum, aluminium multi- stratum substratum, aluminium hybridum substratum, aluminium flexibile substratum, per aluminium substratum perforatum, etc. Alia genera, ut aluminium generale-propositum, altum thermopolium. aluminium conductivity subiecta sunt, et aluminium altum frequentia PCBs quoque in promptu sunt. Si plura singularia debes de nostro aluminio PCBs, placet liberum contactus nos.

Q1: Quid est quantitas ordinis minima pro MCPCB?
A1: Our MCPCB MOQ variet with different items, support order from 1pcs.
Q2: Quae documenta praebere debemus?
A2: PCB: Gerber fasciculi meliores sunt, (Protel, potentia pcb, PADs lima), PCBA: Gerber files et BOM list.
Q3: Quid mihi opus est notitias praeter documenta praebere?
A3: Quotation postulat sequentium specificationum;
a) Substratum:
b) Plate crassitudine;
c) Crassitudo aeris;
d) Scelerisque conductivity:
e) Superficies curatio:
f) Colorem larvae et sericum tegumentum
g) Quantitas
Q4: Potestne nucleus metallicus PCBs designari cum accusatus SUMMERGO components per metalla foramina?
A4: Sic. Core metallo PCB ambitus tabulae professionalis sumus opificem, multos annos experientiam productionis habemus, videre potes nostra velit foramen aluminium PCB details
Q5: possumus artis picturae sequenti?
A5: Ita, Bene est trahere quod vis.
Q6: Quid sunt tempus et environment requisita ad nucleum metallicum PCB reponendi?
A6: Temperatura et humiditas nuclei metallici PCB repositionis accidunt vitam producti. Sub vacuo fasciculo plastico movendi, siccus 25±2℃ est; humiditas 55±5% RH est, et qualitas 6 mensibus praestatur. Si vacuum cinematographicum plasticum packaging remotum est aut plus quam VI menses remotum est, commendatur ut 150°C/I hora ante productionem coquatur.
